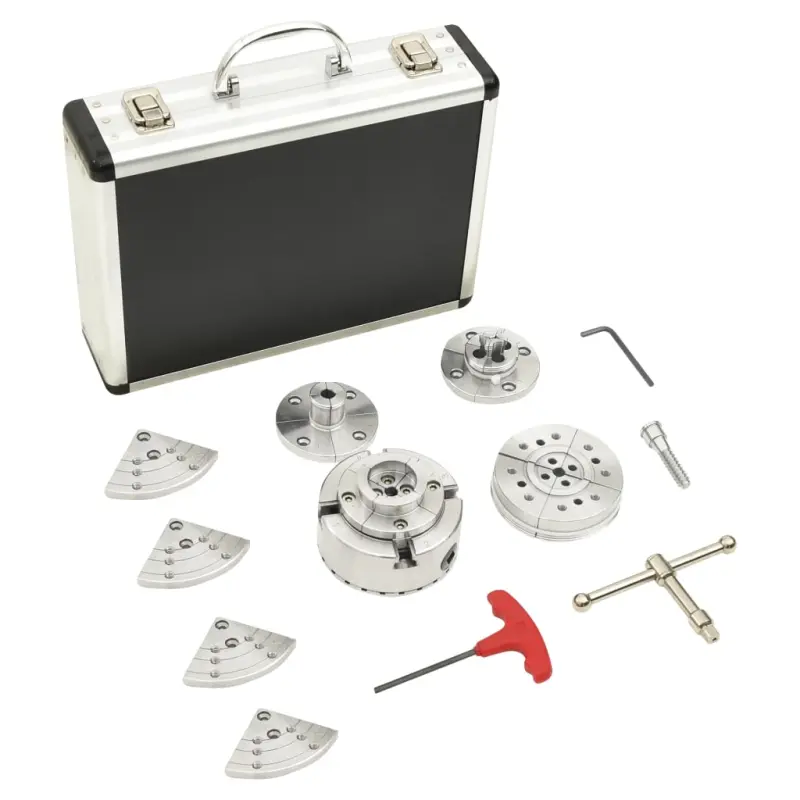

Samocentrujący uchwyt tokarski, zestaw, 3,75 cala, stal

Uchwyt tokarski na 95-milimetrowe (3,75'') elementy to urządzenie mechaniczne służące do zaciskania przedmiotów obrabianych na maszynie.

Wykonany ze stali zestaw jest trwały i solidny. Jako akcesorium do maszyny wykorzystuje ruch wirowy szczęk, który zostaje równomiernie rozprowadzony na korpusie uchwytu, aby zacisnąć i przytrzymać element obrabiany we właściwej pozycji. Zestaw ten zawiera samocentrujący uchwyt 4-szczękowy oraz wymienne szczęki do wrzecion, mis i elementów obrabianych, które trudno przymocować. Pasuje do wrzeciona 1'' x 8 TPI.

• Kolor: czerwono-czarny
• Materiał: stal
• Liczba szczęk: 4
• Model samocentrujący
• Średnica uchwytu: 95 mm (3,75'')
• Wymiary walizki: 30,5 x 22,5 x 7,5 cm (dł. x szer. x wys.)
• Zakres chwytania wewnątrz (średnica):
• #1 Szczęki schodkowe: 2,5 mm - 35 mm
• #2 Szczęki okrągłe: 32 mm - 64 mm
• #3 Szczęki okrągłe: 76 - 108 mm
• #4 Szczęki trzpieniowe: 9,5 mm - 45 mm
• #5 Szczęki płaskie: 73 mm
• Zakres chwytania z zewnątrz (średnica):
• #1 Szczęki schodkowe (dolny schodek): 38 mm - 73 mm
• #1 Szczęki schodkowe (górny schodek): 19 mm - 51 mm
• #2 Szczęki okrągłe: 45 mm - 80 mm
• #3 Szczęki okrągłe: 90 mm - 124 mm
• #4 Szczęki trzpieniowe: 25 mm - 60 mm
• #5 Szczęki płaskie: 130 mm
• Indeksowana płytka tylna: 24 i 36 pozycji
• Gwint: 1 x 8TPI
• Maksymalna prędkość: 3000 obr./min
• Waga netto: 4,5 kg
• Może przytrzymać okrągłe i kwadratowe elementy
• Wymagany montaż: tak
• Produkt zawiera:
• 1 x korpus uchwytu
• 1 x walizka
• 1 x klucz sześciokątny z uchwytem przesuwnym
• 1 x klucz do uchwytu tokarskiego 8 mm
• 1 x śruba zabierakowa
• 1 x klucz imbusowy
• 4 x #1 Szczęka schodkowa
• 4 x #2 Szczęka okrągła
• 4 x #3 Szczęka okrągła
• 4 x #4 Szczęka trzpieniowa
• 8 x śruba z płaskim łbem M5-.8x8
• 8 x kołek mocujący 13 mm, M6-1x6
• 8 x kołek mocujący 18 mm, M6-1x6

Dane techniczne

Ostrzeżenia bezpieczeństwa

Przed użyciem produktu należy zapoznać się z dołączoną instrukcją oraz zasadami bezpieczeństwa. Produkt należy użytkować zgodnie z przeznaczeniem i nie przekraczać wskazanych parametrów technicznych.

Instrukcja montażu

Montaż należy wykonać zgodnie z dołączoną instrukcją, używając odpowiednich narzędzi. Po zakończeniu montażu należy upewnić się, że wszystkie elementy są prawidłowo zamocowane i stabilne.

Dokumenty

• Informacje o bezpieczenstwie.pdf
